Noodloslatingsdraaipoort: Wettelijke vereisten, Triggertypes, en Gate-by-Gate Gedrag

Een noodontgrendelingspoort is een poort die zo is ingesteld dat hij zijn barrières direct opent tijdens een noodgeval — zonder dat een bewoner een legitimatie hoeft te tonen, Bedien een sleutel, of een speciale actie ondernemen. Elke bouwverordening die de toegangscontrole voor voetgangers op een uitgangspad regelt, vereist deze mogelijkheid. De exacte mechanismen, Triggermethoden, en het gedrag van de poort verschilt per producttype en lokale jurisdictie — en het verkeerd weergeven van de specificatie zorgt voor een fout in de levensveiligheidsnaleving die pas bij een daadwerkelijke noodsituatie optreedt.

Deze gids behandelt de wettelijke vereisten, De drie triggermethoden, Hoe noodontlading werkt over verschillende poorttypen, en wat te controleren tijdens de indienststelling.

Wat is een noodontgrendelingsdraaipoort?

Een noodopenbare draaipoort is een voetgangerstoegangsbarrière met ten minste één — en doorgaans drie — automatische openingsmechanismen die tijdens noodgevallen worden geactiveerd zonder dat er een legitimatie of tussenkomst van de bewoner vereist is.

De Amerikaanse Internationale Bouwcode (IBC) en OSHA's 29 CF 1910.36 Beide vestigen hetzelfde kernprincipe: Elke medewerker of bewoner moet te allen tijde via een draaipoort op een uitgangspad naar buiten kunnen gaan, zonder sleutel, werktuig, of speciale kennis. NYC Building Code §1010.3 strekt dit verder uit — en bepaalt dat de uitbraakkracht die nodig is om een draaipoort handmatig te overrulen in een noodgeval niet mag overschrijden 13 Ponden (57.8 N), dat de poort volledig open moet komen tot de volledige open breedte, en dat een handmatig ontgrendelingsapparaat aan de uitgangszijde van elke rijstrook moet worden geplaatst.

Het Britse equivalent is BS:9999, waarbij draaihekken op ontsnappingsroutes ofwel openvallen bij stroomverlies of worden aangesloten op het brandalarmsysteem voor automatische vrijgave. De EU EN 13637 dekt elektrisch aangestuurde uitgangssystemen op ontsnappingsroutes met gelijkwaardige eisen.

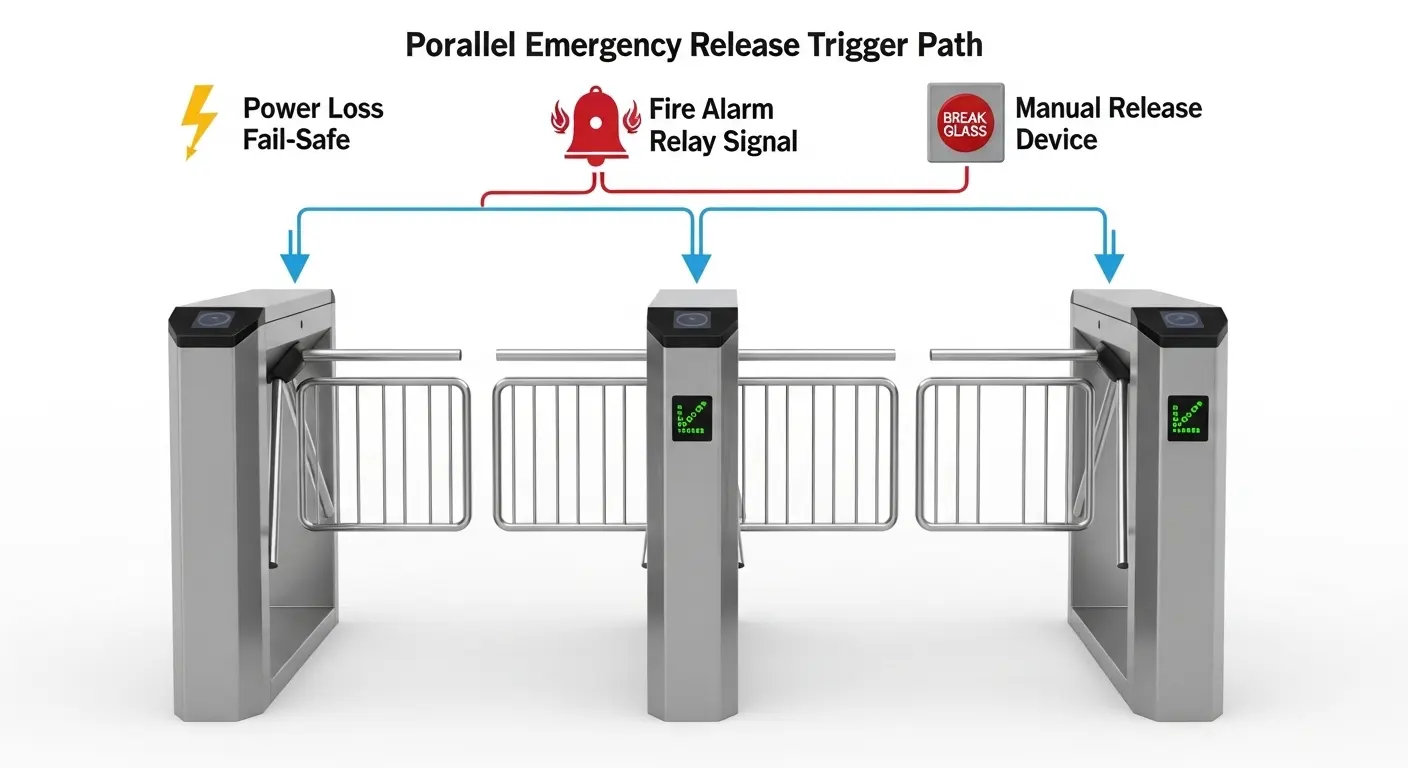

De drie noodloslatingstriggermethoden

Een compliant noodloslatingsdraaihek gebruikt ten minste één van deze drie triggermechanismen — en de meeste commerciële installaties gebruiken ze alle drie parallel:

Trigger 1 — Stroomverlies Fail-Safe (Automatisch)

Wanneer de netstroom uitvalt, Het vergrendelingsmechanisme van de poort schakelt uit en de vangrail opent automatisch tot zijn volledige vrije breedte. Dit vereist geen signaal, Geen relaisverbinding, en geen actie van bewoner of werknemer — de poort komt gewoon los omdat de stroom die hem gesloten houdt verdwenen is.

Dit is het basismechanisme voor noodontgrendeling en het systeem dat de minste installatiecomponenten vereist. Voor elke poort op een uitgangspad, Dit moet standaard correct werken. Een gate die vergrendeld blijft bij stroomverlies op een uitgangspad is niet conform IBC, OSHA, NYC §1010.3, en vrijwel elke gelijkwaardige jurisdictiecode.

Trigger 2 — Brandalarm droogcontactrelais (Automatisch)

Het brandalarmbedieningspaneel (FACP) stuurt een droog contactsignaal naar de brandalarmingang van de draaipoort wanneer het alarm afgaat. De poort ontvangt het signaal en laat alle barrières volledig open staan — en blijft open totdat het alarm handmatig wordt gereset..

IBC en NYC §1010.3 vereisen beide expliciet deze verbinding. De poort moet gedurende de volledige duur van het alarm open blijven. Volgens de NYC-code, Handmatige bediening van een brandalarmkast alleen is niet nodig om dit te activeren — de verbinding moet reageren op het uitvoerrelais van het alarmsysteem, geen handmatig kastsein.

Trigger 3 — Handmatig ontgrendelingsapparaat (Glasbreker of sleutelschakelaar)

Een handmatig ontgrendelingsapparaat — meestal een breekglasstation of een sleutelbediende schakelaar — biedt een derde onafhankelijke trigger die een toegewezen medewerker in een noodgeval activeert. De IBC vereist dat dit apparaat:

• Duidelijk geïdentificeerd (gelabeld en zichtbaar zonder zoeken)
• Gemakkelijk bereikbaar aan de uitgangszijde van elke rijstrook met het draaihek
• Wordt bediend door een medewerker die aan het gebied is toegewezen, te allen tijde dat het gebouw bezet is
• In staat om alle barrières minstens zo open te houden 30 Seconden Na activering

De breekglasversie werkt door een dubbelpolige schakelaar te vervangen van normaal gesloten (NC) om normaal open te zijn (NEE) contacten — directe onderbreking van de stroom naar het vergrendelingsmechanisme van de draaipoort wanneer het glas wordt gebroken. Elke eenheid bevat een sleutel om het glas te resetten en het apparaat na een noodgeval weer in actieve staat te brengen.

Noodontgrendelingsdraaideuren per poorttype

Hoe de barrière fysiek opengaat bij noodontgrendeling verschilt per poortontwerp. Specificatoren moeten het specifieke ontgrendelingsmechanisme voor elk poorttype in hun installatie bevestigen:

Driepoot Draaihek — Loslating van de Drop-Arm

Bij noodvrijlating, De solenoïde wordt ontkrachtigd, en de drie armen zakken onder zwaartekracht naar een horizontale positie. De armen draaien vrij in de richting van het vertrek — de inzittenden duwen zonder weerstand door. NYC §1010.3 specificeert een maximale breekkracht van 13 pond voor handmatige override-kracht, wat betekent dat armen moeten laten zakken of draaien met lichte duwkracht vanaf de uitgaande zijde.

EenSchuine boogdriepoot draaikruis Positioneert de armgeometrie op een dalende boog — wanneer de arm bij noodloslating zakt, Het maakt het kastprofiel schoon zonder vast te lopen, het zorgt voor een consistente en onbelemmerde uitgang elke keer dat de failsafe wordt geactiveerd.

Flapbarrière — Paneelintrek-ontgrendeling

Flappanelen kunnen bij noodontgrendeling volledig in de kast worden ingetrokken — meestal door veerterugtrekking of actieve motorintrekking. De rijstrook opent zich tot zijn volledige opgegeven breedte (550–900mm) en blijft open tot het opnieuw wordt gereset.. EenHoogprestatieklep barrièrepoort gebruikt servomotor-intrekking bij noodontgrendeling, volledige panelretractie bereiken in onder 0.3 seconden — sneller en consistenter dan veer-terugkeermechanismen tijdens dagelijkse noodtestcyclus.

Snelheidspoort — kolomretractie-ontgrendeling

Glaspanelen kunnen bij noodontgrendeling volledig in de voetgangerskolom intrekken. EenSlimme snelheidspoort draaipoort gebruikt gecontroleerde motorische terugtrekking in plaats van veerterugslag — wat een soepele beweging oplevert, Stille release die voorkomt dat bewoners schrikken in een noodsituatie in de lobby. EenOptische snelheidspoort draaihek Tegelijkertijd registreert het noodvrijgave-evenement in het systeemauditspoor, Een tijdstempel gegeven van welke poorten op welk moment tijdens het incident opengingen — nuttig voor rapportage na het incident.

Schompelhek — Paneel Opening Opening

Het schommelpaneel laat los en zwaait bij noodontgrendeling volledig open. Eencompacte draaipoortpoort bereikt dit in een kleinere footprint — belangrijk voor ADA-toegankelijke uitgangsbanen in krappe lobbyconfiguraties waar de swingboog moet doorlopen zonder aangrenzende armaturen of muren te raken tijdens de release-sequentie.

Draaideuren op volle hoogte — Arm vrije rotatie ontgrendeling

Het meest kritieke noodvrijgavemechanisme om te verifiëren. EenDraaihek op volle hoogte op een uitgangspad moet de armassemblage loslaten om vrij te draaien op de noodtrekker — waardoor de inzittenden zonder weerstand kunnen doorstoten, in de vooraf ingestelde uitgangsrichting, of, in breakaway-geconfigureerde modellen, in elke richting met onder 13 Ponden kracht.

De gepubliceerde richtlijn van Boon Edam merkt op dat IBC- en NFPA-codes geen toegangspoorten op volle hoogte toestaan om enige uitweg te blokkeren — wat betekent dat een nooddraaideuren op volle hoogte op een uitgangspad een volledige uitweg moeten bereiken, Onbelemmerde open opening bij het loslaten, niet alleen weerstand verminderen.

AB vergrendelingsdraaideuren — dubbele vrijlatingsvereiste

Een mantrap-configuratie met twee opeenvolgende barrières vormt een unieke noodloslaatuitdaging. EenAB vergrendelingsdraaideur. moet loslatenbeide Barrières gelijktijdig op noodtrigger — waarbij de sequentiële in- en uitgangsvergrendelingslogica wordt overruld die de mantrap onder normale werking beheerst. Een persoon die tijdens een noodgeval vastzit in de vergrendelingszone tussen beide barrières moet in staat zijn om uit beide richtingen te ontsnappen zonder belemmering. Bevestig dat dit dual-release-gedrag fabrieksgetest is en in het inbedrijfstellingspakket is vastgelegd voordat een vergrendelingssysteem wordt ingezet op een bezet gebouwuitgangspad.

Wat de bouwvoorschriften eigenlijk vereisen: Belangrijke regels in eenvoudige taal

Hier is de specifieke taal uit de belangrijkste codes, vertaald in eenvoudige operationele vereisten:

IBC (Internationale Bouwcode) — Belangrijke vereisten

• Het gebouw moet beschikken over een goedgekeurd automatisch sproeisysteem als er draaipoorten op een uitgangspad liggen
• Minimale vrije breedte van elke rijstrook: 22 Inch
• Vrije breedte onder 32 Inch: Maximum 50 Inzittenden die worden gecrediteerd voor de uitvluchtcapaciteit
• Vrije breedte 32 Inches of meer: Ontsnappingscapaciteit berekend op dezelfde manier als deuren en poorten
• De barrière moet automatisch bewegen om te openen op: Vermogensverlies aan het draaihek of toegangscontrolesysteem; Brandalarm of installatie van de sprinkler; Bediening van handmatige ontgrendeling
• Barrières moeten ten minste open blijven 30 seconden na handmatige activatie van het apparaat
• Het handmatige ontgrendelingsapparaat moet aan de uitgangszijde van elke rijstrook of op een door medewerkers toegankelijke locatie geplaatst worden

NYC Building Code §1010.3 — Aanvullende vereisten

• Maximale kracht van 13 pond om handmatig de draaideuren van elke positie naar volledige open breedte te breken
• De poort moet in de richting van de uitgang vanaf elke beginpositie loslaten
• Het handmatige ontgrendelingsapparaat moet zich bij het brandcommandocentrum of bij de ingang van het gebouw bevinden.
• De poort blijft open totdat het toegangscontrolesysteem handmatig wordt gereset.

OSHA 29 CF 1910.36 — Werkplekvereiste

• Werknemers moeten te allen tijde een uitgangsdeur van binnenuit kunnen openen
• Geen sleutels, Gereedschappen, of speciale kennis die als vereiste is toegestaan om te verlaten

Ingebruikname en testen van een noodloskoppeling

Een conforme noodloslatingsdraaipoort moet op alle drie de triggerpaden worden getest voordat de installatie wordt afgetekend. Het testen van één pad is niet voldoende — elke trigger werkt via een ander circuit, en een fout in het ene pad beïnvloedt de andere niet:

Test 1 — Stroomverlies Fail-Safe
Schakel de netvoeding naar het draaihekpoortpaneel af. Alle barrières moeten volledig open worden gelaten in onder 1.0 ten tweede zonder brandalarmsignaal of handmatige activatie van apparaten. Meet de openingstijd en documenteer die.

Test 2 — Brandalarmrelais
Activeer het brandalarmrelais bij de FACP (of simuleer het relaissignaal bij de FA-ingangsterminal met een testrelais). Alle verbonden poorten moeten gelijktijdig loslaten. Wacht de test voor 60 seconden — bevestig dat alle barrières de hele tijd open blijven. Reset het alarm en bevestig dat alle barrières terugkeren naar gecontroleerde toegangsmodus.

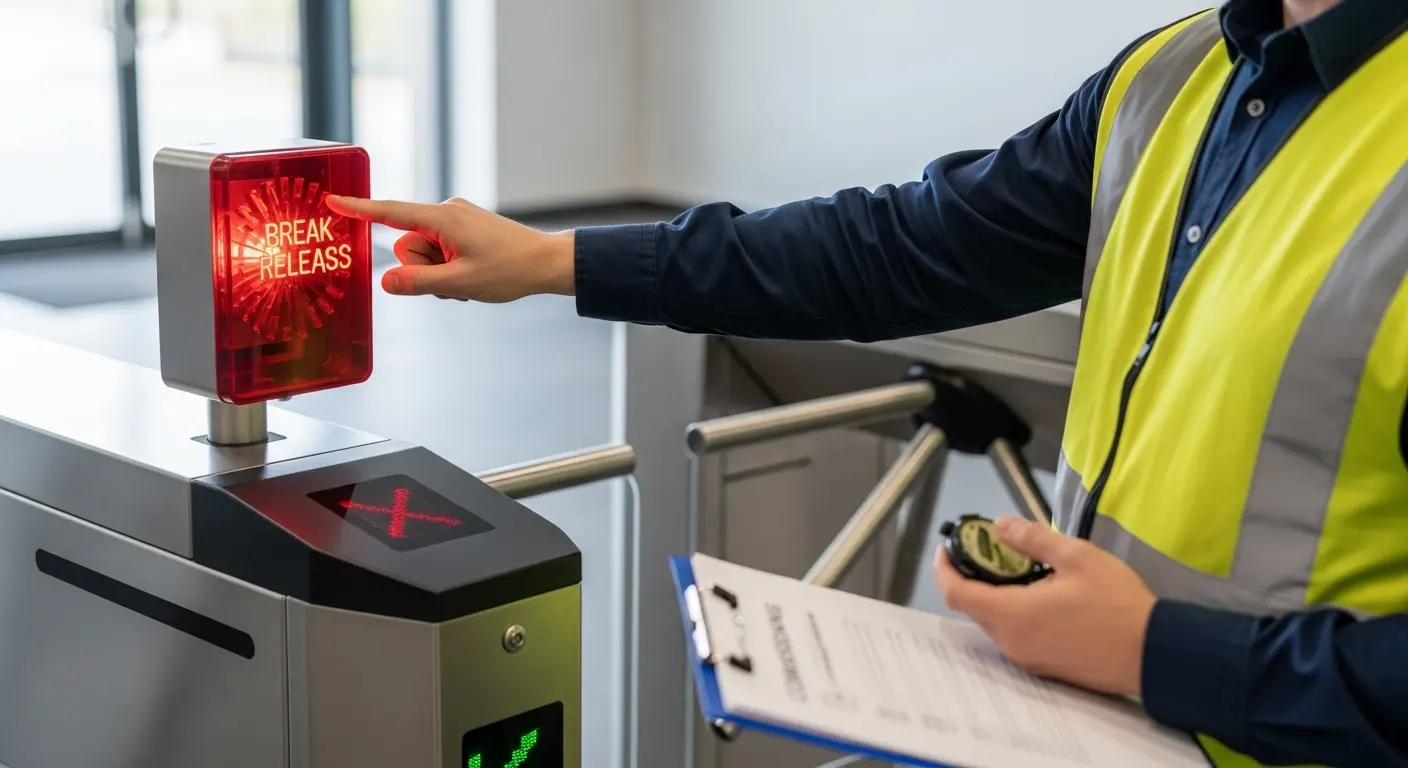

Test 3 — Handmatig ontgrendelingsapparaat
Breek of activeer het handmatige ontgrendelingsapparaat bij elke rijstrook. Alle barrières op die rijstrook (of zone, als het als een zone is bedraad) moet onmiddellijk openen en minimaal open blijven 30 Seconden. Tijd de wachtperiode. Reset het apparaat met de sleutel en bevestig dat de poort terugkeert naar normaal gecontroleerde werking.

Test 4 — Breakaway Force (indien van toepassing)
Voor elk type poort met een handmatige afbreekvereiste (NYC §1010.3 — 13 Maximaal pond), Meet de kracht die nodig is om de barrière volledig open te duwen vanaf de uitgangszijde met behulp van een duwmeter. Documenteer de meting per rijstrook.

Test 5 — Resetprocedure
Bevestig de resetprocedure voor elk triggertype. Controleer dat na het resetten, Elke rijstrook keert terug naar normale toegangsgegevens — niet naar een permanent open of permanent vergrendelde staat zonder verdere input van de operator.

Alle testresultaten — tijdstempels, Openingstijden, Duurs van het aanhouden, Breakaway-krachtmetingen, en bevestiging van reset — moet worden gedocumenteerd in een inbedrijfstellingsdossier dat door de installatiemonteur is ondertekend en door de facilitair manager wordt bewaard voor AHJ-inspectie- en brandveiligheidsnalevingsdossiers.

Voor een geverifieerde fabrikant van noodloslating met gedocumenteerde ingebruiknameondersteuning, deFabrikant van draaihekken De pagina dekt productspecificaties, Noodreleaseconfiguraties, en het documentatiepakket dat beschikbaar is voor commerciële en gereguleerde gebouwinstallaties.

Veelgestelde vragen over noodontgrendelingsdraaipoorten

Q: Wat is een noodloskoppelingspoort?
Een: Een noodontgrendelingsdraaipoort is een voetgangersbarrière die zijn barrières automatisch opent tijdens een noodgeval — bij stroomuitval, Brandalarmactivatie, of handmatige ontgrendeling van het apparaat — zonder dat een inzittende een legitimatie hoeft te tonen of speciale actie te ondernemen. Bouwvoorschriften inclusief IBC, OSHA 29 CF 1910.36, en NYC §1010.3 verplichten deze mogelijkheid voor elke draaihekpoort die op een uitgangspad is geplaatst.

Q: Wat zijn de drie manieren waarop een noodloslatingsdraaipoort kan worden geactiveerd??
Een: De drie triggermethoden zijn: (1) Stroomverlies-failsafe — de poort opent automatisch wanneer de netstroom wordt onderbroken; (2) Brandalarm droogcontactrelais — Het brandalarmbedieningspaneel stuurt een relaissignaal naar de FA-ingangsterminal van de poort, Automatische opening activeren; en (3) Handmatige ontgrendeling — een breekglasstation of sleutelschakelaar aan de uitgangszijde die een toegewezen medewerker activeert, waardoor barrières minstens voor minstens open blijven 30 Seconden.

Q: Wat is de maximale kracht die nodig is om handmatig een noodloskoppeling te overrulen??
Een: Volgens de bouwcode van New York §1010.3, de kracht die nodig is om handmatig een draaipoort op een uitgangspad los te maken, mag niet groter zijn dan 13 Ponden (57.8 N) toegepast vanaf de uitgangszijde. De poort moet in staat zijn om van elke positie naar zijn volledige open openingsbreedte te bewegen onder deze kracht. De eis van OSHA is consistent — geen sleutel, werktuig, of speciale kennis kan vereist zijn om een medewerker een uitgangsroute te openen.

Q: Hoe lang moeten de barrières open blijven nadat een handmatig ontgrendelingsapparaat is geactiveerd?
Een: De IBC vereist dat de barrières ten minste open blijven 30 seconden na handmatige vrijgavebediening — waardoor de inzittenden tijd hadden om de rijstrook vrij te maken zonder dat de poort halverwege de evacuatie weer dichtging. Volgens NYC §1010.3, poorten die door het brandalarmsysteem worden geactiveerd, moeten open blijven totdat het brandalarmsysteem handmatig wordt gereset, bij de FACP — niet alleen voor een getimede periode.

Q: Waar moet het handmatige ontgrendelingsapparaat zich bevinden?
Een: De IBC vereist dat het handmatige ontgrendelingsapparaat zich aan de uitgangszijde van elke rijstrook van de draaipoort bevindt, of op een door medewerkers toegankelijke locatie die door de codefunctionaris is goedgekeurd. NYC §1010.3 specificeert dat het apparaat zich moet bevinden bij het brandcommandocentrum of bij de ingang van het gebouw waar de draaipoorten zich bevinden — en een medewerker moet te allen tijde van bewoning aan het gebied worden toegewezen.
